オプション搭載で更に製造向上、ルーター搭載

機械特徴
ミーリングヘッド
ツインヘッド
カッター刃特徴
盤面分割
スペックサイズ表
素材カット一例

・完全国内生産にて、あらゆる研究により高品質、低価格を実現
・振幅3～5mm（固定）、振動回転数0～8000回転まで素材に応じて変更
・スピード・回転数・高さ調節を自動制御
・振幅、回転数に加えマット素材の研究により刃物耐久性数十倍アップ
・縦・平型の2種類を持ち作業スペースの確保が可能
・各種センサーを装備し多種の安全対策
・フィルムから100mm厚素材カットに対応し、あゆる業種に適応
・X、Y方向加圧を変更可能

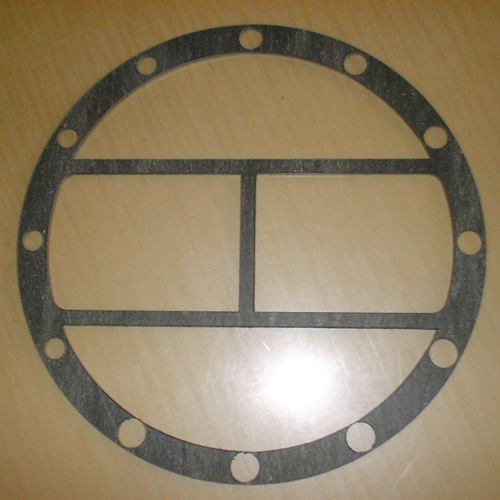

パッキン・ゴム・ウレタン・テフロン・ジョイントシート・ステンレス

ダンボール・プラ段・三層段ボール・積層段ボール・ハニカム

発泡・ウレタン・スポンジ・フォーム

アクリル・樹脂・スチレンボード・ライオンボード

板紙・PP・フィルム

・ゴム厚20mmに対する加工が可能
・テフロン20mmに対する加工が可能
・ウレタンゴム、ゴムに対するザグリ加工可能
・アクリル板に対する加工可能
・塩ビ板に対する加工可能

オプション搭載で更に製造向上、ルーター搭載

ツインヘッド仕様により、大きい製品に対して左右からカットを行なう為,製造時間の大幅な短縮が行なえます。
また、左右異なった動きが可能な為、二つの異なった製品を同時にカットが可能になります。

レーザーポインター仕様により、原点位置を自由に設定。

直感的で分かりやすい操作パネルにより、初めての方でも失敗が少なく安心です。

マップトップ仕様により、盤面の高さを一定間隔で測定認識。切り残しが大幅に削減。

安全センサー仕様により、事故を防止。　　　　　　　　　　　　　　　　　　　　　

導入いただいてからの消耗品がお客様にとっての最大の負担になるため、業界・素材に応じて様々な刃物の研究を行い、種類を豊富に揃えております。
またその都度発表される新素材に対してはこれからも研究を続けていきます。

盤面分割ツール

盤面分割機能（2000×1600・25分割、2900×1600・50分割）にてテープ不要

13シリーズ	1313	1613	2013	2613	2913
機械サイズ（L×W)	1860×1736	2160×1736	2560×1736	3160×1736	3460×1736
有効カットエリア（X×Y）	1300×1300	1600×1300	2000×1300	2600×1300	2900×1300

単位：mm

16シリーズ	2016	2616	2916
機械サイズ（L×W）	2560×2036	3160×2036	3460×2036
有効カットエリア（X×Y）	2000×1600	2600×1600	2900×1600

単位：mm

22・25シリーズ	3222	5022	3825
機械サイズ（L×W）	3790×2658	6090×2658	4360×2968
有効カットエリア（X×Y）	3200×2200	5000×2200	3800×2500

単位：mm

高　さ	1250mm
重　量	400～450kg
加工方法	毎分上下3mm/5mm電気振動/押切カッター
最大速度加速度	1000mm/Sec 0.8G
NCルーター駆動方式	最大60,000回転、200W、800W X軸・Y軸:DCサーボモーター/タイミングベルト
保護マット	硬質フェルト3mm/5mm
固定方式	真空吸着
インターフェイス	RS-232C
電気制御	機械本体・単層：100V/0.7Kw 三相200V/1.5Kw バキューム・三相200V/2.2Kw（3.4Kw）～11Kw（15Kw）パソコンモニター別
標準カット可能厚	15mm
最大カット可能厚	60mm/100mm
